Ce este o matriță de turnare cu presiune diferențială pentru butucul roții și cum funcționează?

În lumea în continuă evoluție a producției de automobile, ingineria de precizie și eficiența costurilor sunt vitale. Una dintre cele mai critice componente ale ansamblului suspensiei și roților oricărui vehicul este butuc de roată . Butucul roții servește ca punct de legătură între roată și vehicul, permițând rotirea lină și transferul sarcinii. Ca atare, proiectarea și fabricarea acestuia trebuie să îndeplinească standarde stricte de performanță și siguranță. Pentru a realiza acest lucru, tehnicile moderne de fabricație precum turnare sub presiune diferențială au revoluționat modul în care sunt fabricate butucii roților.

Ce este turnarea sub presiune diferențială?

Înainte de a vă scufunda în specificul matrițelor de turnare sub presiune diferențială a butucului roții, este esențial să înțelegeți ce turnare la presiune diferențială (DPC) este.

Turnarea sub presiune diferențială explicată

Turnare sub presiune diferențială este o tehnică specializată folosită pentru turnarea metalelor cu mare precizie și proprietăți mecanice excelente. În acest proces, metalul topit este forțat într-o matriță folosind presiune. Principalul diferențiere al acestei metode este că implică o diferență de presiune - în esență o diferență de presiune între cavitatea matriței și mediul înconjurător.

În metodele tradiționale de turnare prin gravitație, metalul topit este turnat într-o matriță, bazându-se pe gravitație pentru a umple cavitatea matriței. În contrast, turnare sub presiune diferențială folosește presiunea controlată a aerului (fie pozitivă sau negativă) pentru a îmbunătăți fluxul de metal topit, asigurând umplerea completă a matriței și reducând probabilitatea apariției defectelor cum ar fi pungi de aer, goluri și contracție.

Cum funcționează turnarea sub presiune diferențială

Procesul de turnare sub presiune diferențială funcționează după cum urmează:

Pregătirea mucegaiului : Forma este plasată în interiorul unei camere de presiune, unde este etanșată pentru a preveni scurgerile de aer.
Injecție de metal topit : Metalul topit este injectat în matriță sub presiune, ceea ce asigură că chiar și cele mai complicate părți ale matriței sunt umplute uniform și fără goluri.
Solidificarea sub presiune : Pe măsură ce metalul se răcește și se solidifică, presiunea din interiorul matriței ajută la menținerea fluxului uniform al metalului, prevenind defectele în timpul procesului de răcire.
Îndepărtarea mucegaiului : După ce metalul s-a solidificat, matrița este deschisă și piesa turnată este îndepărtată. Presiunea diferențială asigură că piesa este solidă și de înaltă calitate.

Ovantajele cheie ale turnării sub presiune diferențială sunt capacitatea sa de a crea piese cu precizie dimensională ridicată, mai puține defecte și proprietăți mecanice îmbunătățite. Aceste avantaje îl fac deosebit de potrivit pentru fabricarea de componente complexe, cum ar fi butuci de roți.

Ce este o matriță de turnare cu presiune diferențială pentru butucul roții?

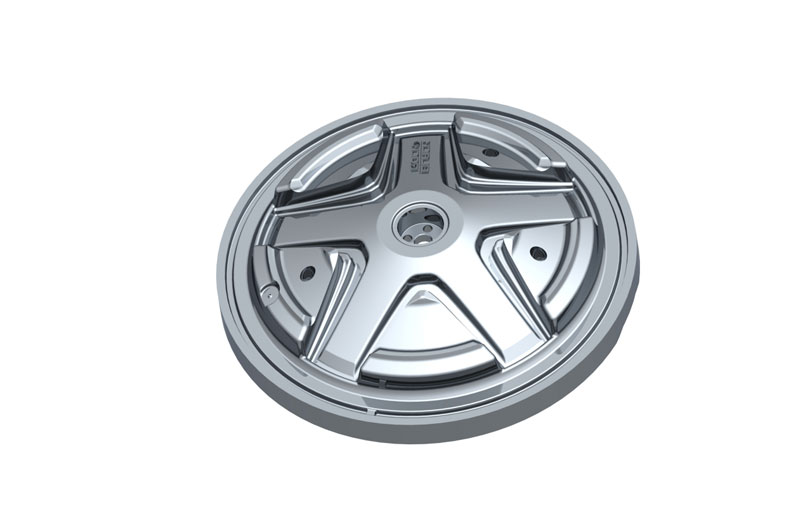

A butuc de roată differential pressure casting mold este o matriță special concepută utilizată pentru procesul de turnare sub presiune diferențială pentru a crea butuci de roți. Butucii roților sunt componente integrante ale vehiculelor, oferind interfața dintre roată și axă. Deoarece butucii roților trebuie să reziste la solicitări mecanice semnificative, cum ar fi cele cauzate de frânare, viraj și accelerație, este esențial ca acestea să fie fabricate din materiale de înaltă rezistență, cu geometrii precise.

Design și caracteristici ale unei matrițe pentru butucul roții

Matrița utilizată în turnarea sub presiune diferențială pentru butuci de roți este proiectată cu o atenție meticuloasă la detalii. Este realizat din materiale de înaltă rezistență care pot rezista atât la temperaturile ridicate ale metalului topit, cât și la presiunile implicate în procesul de turnare. Designul matriței va reflecta de obicei forma și dimensiunea finală a butucului roții, inclusiv găurile pentru șuruburi, suprafețele complicate și interfața centrală a rulmentului.

Unele caracteristici importante de proiectare ale unei matrițe de turnare sub presiune diferențială a butucului de roată includ:

Camera de presiune : matrița este găzduită într-o cameră de presiune care poate genera diferența de presiune necesară pentru a forța metalul topit în matriță.
Sistem de aerisire : Un sistem de aerisire atent proiectat asigură că gazele și aerul sunt expulzați din cavitatea matriței în timpul procesului de umplere, prevenind defectele.
Canale de răcire : matrița va avea încorporate canale de răcire care reglează procesul de răcire a metalului, ceea ce este vital pentru a evita defecte precum fisurarea sau deformarea.
Mecanism de evacuare : Odată ce butucul roții s-a răcit și solidificat, se folosește un mecanism de evacuare pentru a scoate piesa din matriță fără a o deteriora.

De asemenea, matrița este proiectată cu mare precizie, deoarece butucii roților au adesea toleranțe strânse care trebuie menținute pentru ca piesele să funcționeze corect în sistemul de suspensie al vehiculului.

Cum funcționează o matriță de turnare cu presiune diferențială pentru butucul roții?

Funcționarea a butuc de roată differential pressure casting mold urmează o serie de pași atent controlați. Acești pași sunt esențiali pentru a ne asigura că butucul final al roții are rezistența, durabilitatea și precizia dimensională necesare pentru aplicarea sa în vehicule. Să aruncăm o privire mai profundă în modul în care se desfășoară procesul.

1. Pregătirea mucegaiului

Înainte de începerea procesului de turnare, matrița trebuie pregătită corespunzător. Aceasta implică curățarea și inspectarea matriței pentru a se asigura că nu există defecte care ar putea interfera cu procesul de turnare. În plus, matrița este acoperită cu un agent de degajare, care ajută la îndepărtarea piesei turnate după ce s-a răcit. Această acoperire previne, de asemenea, orice metal topit să se lipească de suprafețele matriței, reducând șansele de defecte.

Forma este apoi plasată în interiorul camera de presiune , unde este sigilat etanș. Acest pas este crucial pentru crearea diferenţialului de presiune care va conduce metalul topit în cavitatea matriţei.

2. Injectarea metalului topit

Odată ce matrița este fixată în camera de presiune, metal topit (de obicei un aliaj precum aluminiul, magneziul sau alte metale de înaltă rezistență) este injectat în cavitatea matriței. În procesul de turnare cu presiune diferențială, metalul topit este împins în matriță folosind presiunea aerului controlată. Acest presiune diferențială este gestionat cu atenție pentru a se asigura că metalul topit curge uniform și umple toate părțile matriței, inclusiv pereții subțiri și geometriile complexe, cum ar fi găurile pentru șuruburi sau canelurile.

Presiunea forțează metalul să umple matrița complet și uniform. Acesta este un pas critic, deoarece umplerea incompletă a matriței poate duce la defecte precum goluri sau puncte slabe în produsul final. Presiunea controlată asigură reducerea la minimum a acestor probleme.

3. Solidificarea sub presiune

Odată ce metalul topit este injectat în matriță, acesta începe să se răcească și să se solidifice. The presiune diferențială menținută în timpul solidificării ajută la asigurarea că metalul se răcește uniform, prevenind formarea de defecte precum fisuri sau deformari. De asemenea, presiunea menține metalul strâns strâns în cavitatea matriței, asigurând un produs final dens și solid.

Procesul de răcire este gestionat prin canale de răcire încastrate în matriță. Aceste canale circulă lichidul de răcire pentru a controla viteza cu care metalul topit se solidifică. Răcirea adecvată este esențială pentru a evita solicitările interne sau solidificarea neuniformă, care ar putea compromite rezistența și integritatea butucului roții.

4. Deschiderea mucegaiului și îndepărtarea pieselor

Odată ce butucul roții s-a solidificat, matrița este deschisă cu grijă, iar turnarea este îndepărtată. În funcție de designul matriței, an sistem de evacuare poate fi folosit pentru a împinge butucul roții solidificat în afara matriței fără a provoca daune. The presiune diferențială aplicat în timpul turnării asigură că butucul roții iese cu o precizie dimensională ridicată, necesitând o finisare minimă după turnare.

În această etapă, butucul roții poate fi supus unor pași suplimentari, cum ar fi curățarea, debavurarea sau tratarea suprafeței pentru a se asigura că îndeplinește specificațiile necesare.

5. Inspecție finală și testare

După ce turnarea a fost îndepărtată din matriță, butucul roții este supus unei inspecții și testări amănunțite. Aceasta poate include inspecția vizuală pentru defecte de suprafață, verificări dimensionale folosind mașini de măsurare în coordonate (CMM) și testarea rezistenței. Pentru componentele critice, cum ar fi butucii roților, metodele de testare nedistructivă (NDT), cum ar fi testarea cu ultrasunete sau inspecția cu raze X, pot fi, de asemenea, utilizate pentru a verifica defectele interne.

Beneficiile utilizării matrițelor de turnare la presiune diferențială pentru butucul roții

Utilizarea turnare sub presiune diferențială matrițele oferă numeroase avantaje la fabricarea butucilor de roți. Mai jos sunt câteva dintre beneficiile cheie:

Beneficia	Explicaţie
Precizie ridicată și acuratețe dimensională	Fluxul de metal condus de presiune asigură că chiar și geometriile complexe sunt turnate cu mare precizie, reducând nevoia de post-procesare.
Defecte reduse	Umplerea uniformă a matriței reduce defecte precum pungile de aer, golurile și contracția, ceea ce duce la un butuc al roții mai puternic și mai fiabil.
Proprietăți mecanice mai bune	Procesul de solidificare controlat are ca rezultat butuci de roți cu rezistență superioară la tracțiune, rezistență la oboseală și durabilitate generală.
Viteza de productie crescuta	Fluxul condus de presiune accelerează procesul de umplere, reducând timpul ciclului în comparație cu metodele tradiționale de turnare.
Cost-Eficient	Prin reducerea la minimum a deșeurilor de material și a defectelor, turnarea sub presiune diferențială oferă un proces de fabricație mai eficient și mai rentabil.

Aplicații ale matrițelor de turnare la presiune diferențială pentru butucul roții

Butucii roților fabricați folosind matrițe de turnare sub presiune diferențială sunt utilizați într-o gamă largă de aplicații, inclusiv:

Vehicule de pasageri : butuci de roți ușoare și durabile pentru utilizarea de zi cu zi în mașini, SUV-uri și crossover.
Vehicule Comerciale : Butuci de roți de mare rezistență pentru camioane, autobuze și alte vehicule comerciale care necesită rezistență și performanță sporite.
Vehicule de curse și de performanță : butuci de roți ușoare și de înaltă rezistență pentru mașini sport, vehicule de curse și aplicații de înaltă performanță.
Vehicule electrice (EV) : butuci de roți specializati pentru vehicule electrice, care necesită componente mai ușoare fără a sacrifica rezistența sau durabilitatea.
